一、概述
1.1產品介紹

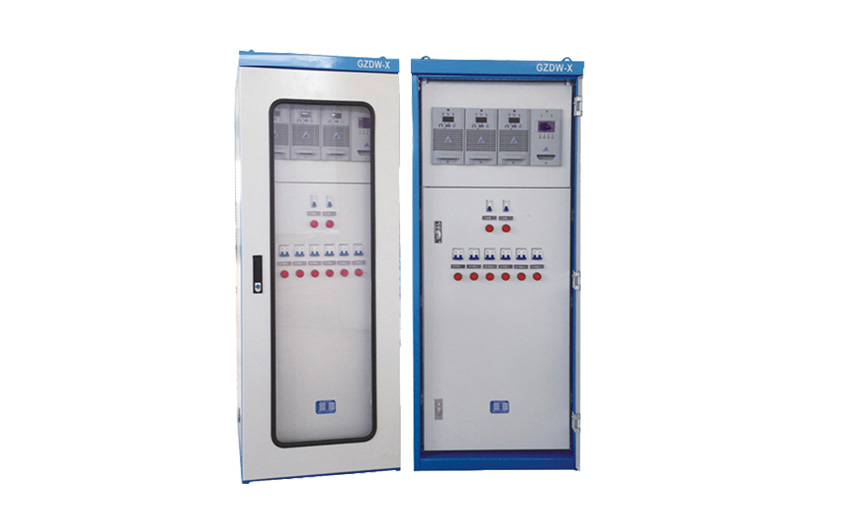

GZDW-X系列小型化小柜體直流電源系統，是我公司在壁掛式產品的基礎上，專門配合國家新型1600mm高壓開關柜研發設計的。適用于中小型變電所、開關站、配電房。
1.2基本功能
為直流操作機構的開關分、合閘，繼電保護、控制回路，事故照明等提供可靠的直流電源。具有電池智能管理、系統參數設置、直流參數檢測，系統故障聲光告警、控母自動穩壓等功能。
二、產品特點
柜體小型化，節省空間。
價格較低，節省投資，經濟實用。
采用模塊化設計，操作簡單，安裝維護方便。
所有元器件均采用或國內優質名牌產品，質量可靠，性能優異。
采用硬件低壓差自主均流技術，模塊間均流不平衡度≤3%。
整流模塊具備完善的自保護功能：輸出過壓、輸出限流、短路、過溫、過流保護，故障報警等。
標準RS232、RS485接口，支持多種通訊規約，可實現“四遙”功能及無人值守。
系統具有先進的蓄電池智能化管理技術，實現電池充放電及維護自動管理和蓄電池在線溫度監測，延長電池使用壽命，減少維護量。
獨特的屏柜系統散熱技術，通過溫度監測和智能散熱系統結合的方式，大大改善屏柜內所有設備的運行環境溫度。
三、技術參數
| 交流輸入 | 220VAC±20%或380VAC±20% |
| 輸出電壓 | DC198~286V（DC99~143V） |
| 穩壓精度 | ≤0.2% |
| 穩流精度 | ≤0.2% |
| 紋波系數 | ≤0.02% |
| 動態響應 | <200us |
| 滿載效率 | ≥96% |
| 均流不平衡度 | ≤±3% |
| 工作環境溫度 | -5°C~+40°C |
| 相對濕度 | 90%(25°C)無凝露 |
| 柜體尺寸 | 1600mm（高）×600mm（寬）×600mm（深） |
| 電池容量 | 7~38AH |
四、方案選擇
| 選用設備 | 方案選擇 | 方案說明 |
| 監控模塊 | 必配 | 本方案適用于40AH/220V 65AH/110V以下所有直流 系統。系統可根據電池體 積大小及數量選擇電池箱 的數量。 |
| 整流模塊 | ||
| 交流輸入保護 | ||
| 饋線輸出 | ||
| 絕緣閃光 | ||
| 充/饋電箱 | ||
| 蓄電池箱 | ||
| 絕緣監測模塊 | ||
| 電池巡檢模塊 | 選配 | |
| 變壓器輸入 |
