一、概述

1.1產品概述：

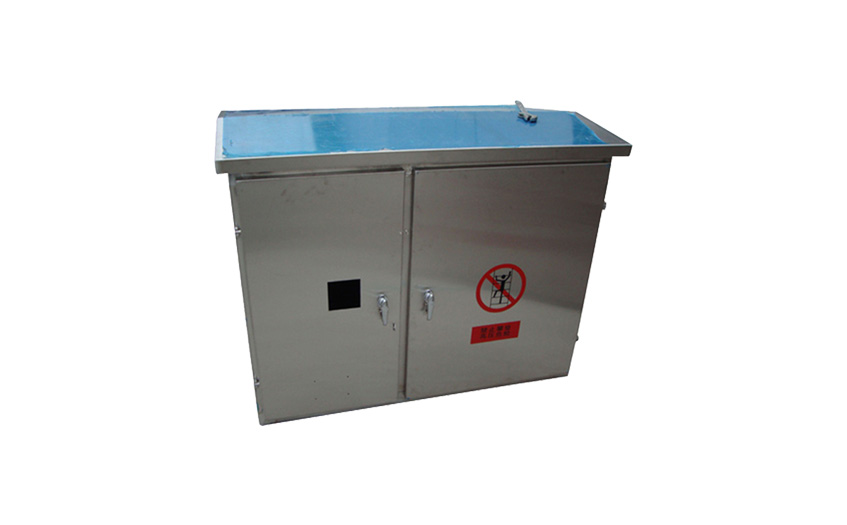

不銹鋼配電箱適用于交流頻率50Hz~60Hz,額定工作電壓500V及以下，額定電流至100A的單相二線，三相三線，三相四線的動力，照明及電動機控制電路的保護裝置，作工業和民用建筑，工礦企業建筑、高層大廈、車站、醫院、住宅等現代建筑配電裝置，

1.2訂貨須知：

用戶在訂貨時，須注明配電箱的回路數、回路電流及斷路器的極數，若帶總開關則需注明總開關電流及極數，并注明進出線口方向、數量、大小。若照明、動力及漏電等混配時，則需提供原理圖。

1.3由于產品變化種類比較多，外形安裝尺寸及拼裝形式需與客戶交底后另行提供。

按結構特征和用途分類：

（1）固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中供電用。

（2）防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料 制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。

（3）抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠較高的工礦企業、高層建筑，作為集中控制的配電中心。

（4）動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。

二、型號含義：

1、304不銹鋼材質，經裁剪、車銑，拋焊等工藝而成，外形美觀，防強腐蝕；

2、內裝CN65、NC100H高分斷小型斷路器、接觸器、熱繼電器、按鈕及指示燈等元件，可作為照明、動力電機控制用途；

3、具有過載、短路保護功能；

4、模塊結構，各種回路可根據需要自由組裝；

5、可根據用戶要求特制，如加裝電泳保護器、電流表、電壓表等；

6、鋼管或電纜布線。

三、適用范圍：

1．1區、2區危險場所。

2．IIB級，溫度組別為T1-T4的爆炸性氣體環境。

3．適用于可燃性粉塵場所。

4．戶內、戶外均可。

四、產品特點：

1．本產品為隔爆型，分隔爆型主腔和接線腔，采用優質SS304不銹鋼板折彎焊接成形，具有外形美觀、耐腐蝕，抗靜電耐沖擊等優良性能。內裝斷路器及信號燈元件。

2．蓋板上設有專用操縱機構，可實現全封閉操作。產品在惡劣環境下也可正常操作。

3．所有緊固件均采用抗強腐蝕的304不銹鋼緊固件。

4．鋼管或電纜布線均可。

5．可根據用戶要求特制。

五、主要參數：
