高壓隔離開關系列
當前位置：主頁 > 產品中心 > 高壓隔離開關系列 >
一、產品概述：

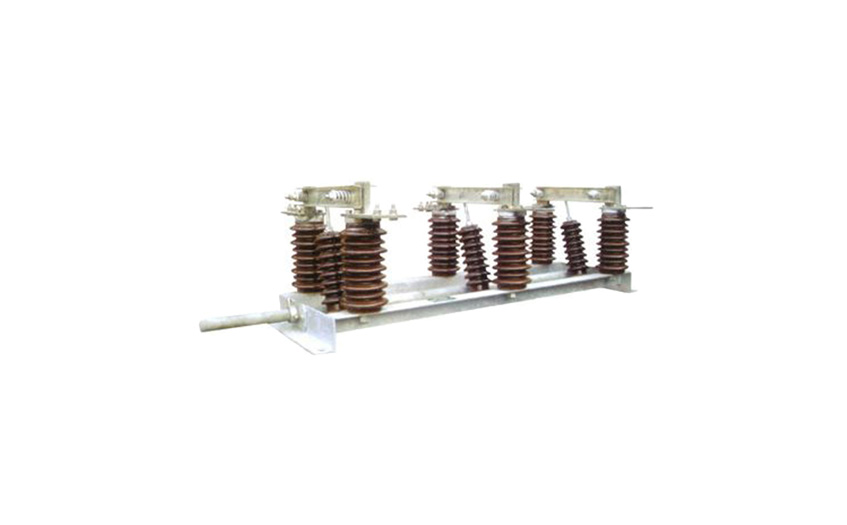

GW1型戶外高壓隔離刀閘GW1-12/630A（以下簡稱隔離開關）適用于裝在戶外12KV線路上，供線路在有電壓，無負載時分合電之用。
本隔離開關充分考慮到用戶的不同需要，分有帶接地刀和不帶接地刀兩種形式。帶接地刀的開關、配用CS□型手動機構，可防止帶電掛接地線和帶接地線關合隔離開關等誤操作，操作人員也不必另掛接地線。本隔離開關有普通型和防污型兩種。其中防污型隔離開關能滯較嚴重污穢地區之要求，可有效地解決隔離開關在運行中出現污閃問題。產品符合GB1985及GB/T11022等標準要求。
二、使用條件
使用環境條件：
1、 海拔不超過1000M；
2、 環境溫度上限為40℃，下限-25℃；
3、 無導電或起化學作用氣體和蒸汽的場所；
4、 無火災、爆炸危險、嚴重污穢的場所；
5、 不受嚴重震動或沖擊情況（如在電鎬、挖泥機旁）的場所。
三、技術參數
| 項 目 | 單 位 | 參 數 | |||||
| 額定電壓 | kV | 10 | 15 | 20 | |||
| 工作電壓 | kV | 12 | 17.5 | 23 | |||
| 額定絕 | 1min工頻耐受電壓(有效值) | 對地 | kV | 38 | 40 | 50 | |
| 斷口 | kV | 42 | 47 | 60 | |||
| 緣水平 | 額定雷電沖擊耐受電壓(峰值) | 對地 | kV | 75 | 105 | 125 | |
| 斷口 | kV | 85 | 120 | 145 | |||
| 額定頻率 | Hz | 50 | |||||
| 額定電流 | A | 200 | 400 | 630 | 1250 | ||
| 4秒熱穩定電流 （有效值） | kA | 6.3 | 12.5 | 20 | 31.5 | ||
| 動穩定電流 （峰值） | kA | 16 | 31.5 | 50 | 80 | ||
| 配用機構 | CS8-1、CS8-D、CD8-5防雨型手動機構 | ||||||
| 或CX6電動操動機構 | |||||||

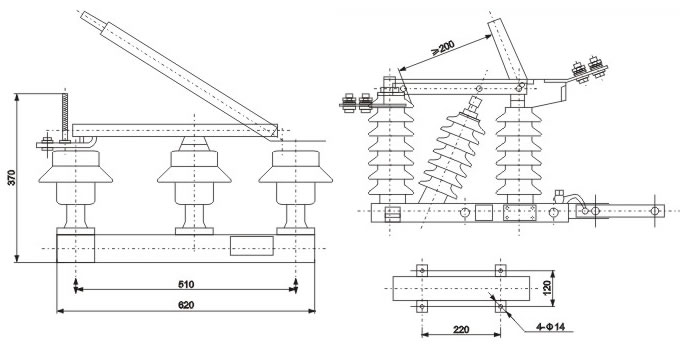

四、產品結構
主要結構說明：
隔離開關由三個單極開關組成。每個單極隔離開關都具有相同的組成部位，包括底座、支柱及操作絕緣子、前后靜觸頭、閘刀及弧角等。根據用戶需要，帶接地刀者配用CS□操動機構，不帶接地發者，配用CS8-5型操動機構。產品開距大，操作簡便可靠。
當線路上無斷路器或斷路器發生故障時，隔離開關允許在下列情況下進行分合；
對母線設備上的充電電流進行分合；
對電力變壓器的空載電流進行合分（此時變壓器的容量不超過750KVA）。
